Bublifuk na Suchém vrchu

Radioamatérský převaděč OK0BBF "svobodný vysílač"

Lokalita

Od roku 2006 vysílá převaděč na kótě Suchý vrch v Orlických horách. Velmi výhodnou pozicí a nadmořskou výškou 995 m je zajištěno pokrytí území střední až jižní Moravy, dále části Českomoravské vrchoviny a svým signálem se dostává do východních, středních i části severních Čech.

Aktivace a ovládání DTMF

  • Dual Squelch - OFF (min. úroveň signálu S3)

  • aktivace CTCSS 88,5 Hz

  • vysílá CTCSS 88,5 Hz

  • ##1 vyšle identifikaci převaděče (hlasový modul)

  • ##2 vyšle čas nastavený v převaděči (hlasový modul)

  • ##4 vyšle relativní sílu signálu stanice 0-9 (hlasový modul)

Parametry

  • lokalita Suchý vrch v Orlických horách ; 50°3'3.365"N, 16°41'36.115"E ; loc. JO80IB

  • nadmořská výška 995 m.n.m. +25 m výška středu antény

  • frekvence vysílače (TX) 439,125 MHz, přijímače (RX) 431,525 MHz

  • kmitočtový odskok přijímače od vysílače -7,6 MHz

  • aktuální výkon u antény 15 W (od 30.8.2024)

  • anténa osmidipól s vertikální polarizací

Konstrukce

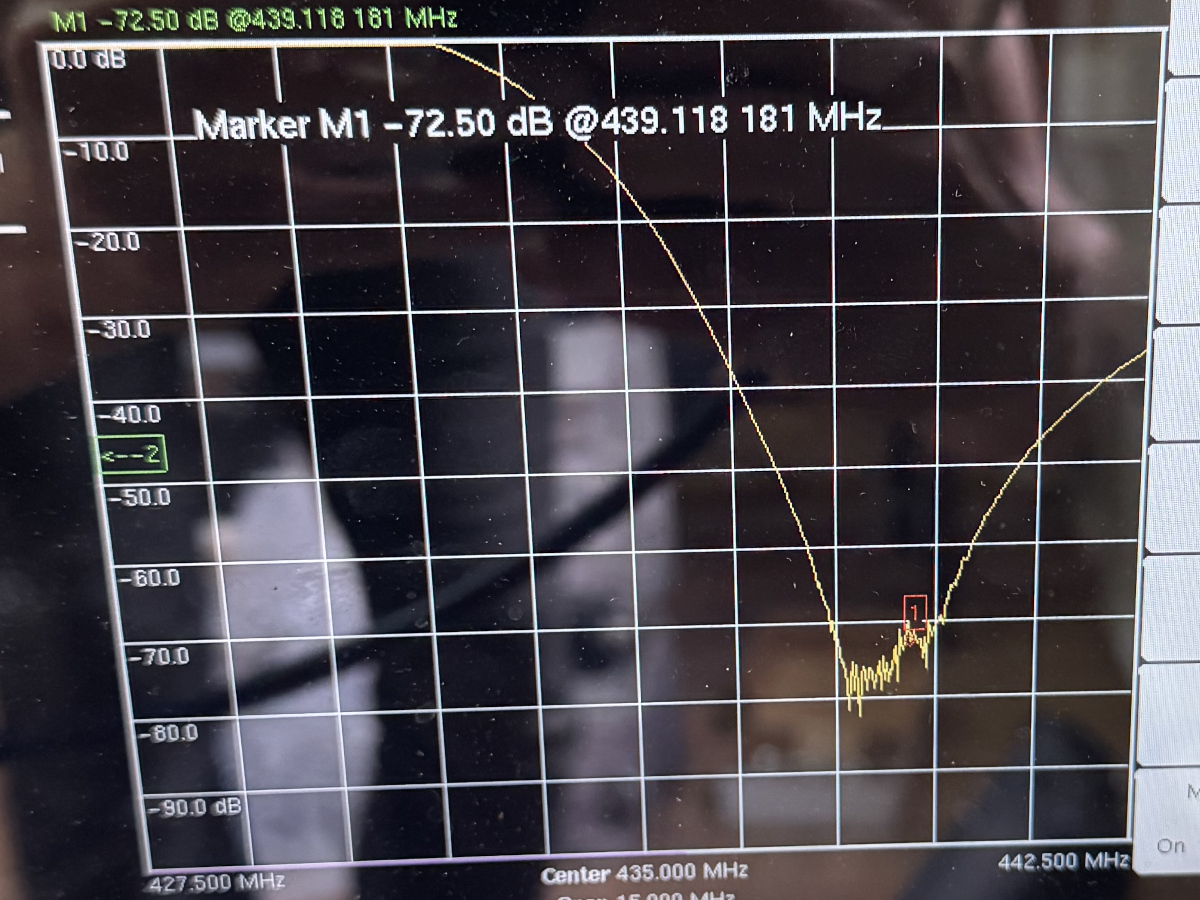

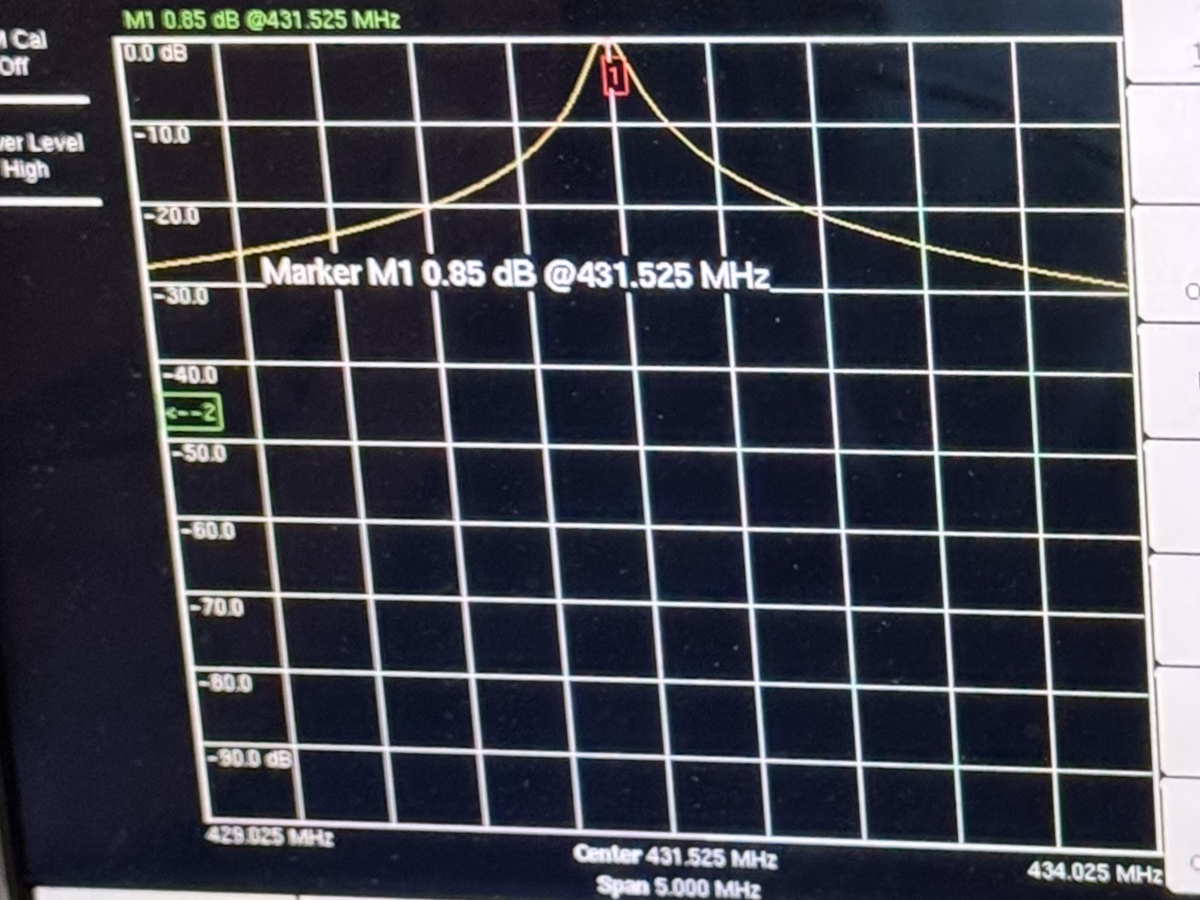

Převaděč je umístěn v zabezpečeném objektu společnosti VAK Jablonné nad Orlicí. Zařízení převaděče je namontované v rackové skříni a skládá se z HIP2000, helicalového duplexeru DH450/6R, rezonanční dutiny DP450/210 a nízkošumového předzesilovače s ATF-54134. K napájení převaděče slouží pulzní zdroj 13,8 V / 10,5 A se záložním akumulátorem 12V / 38 Ah (od června 2024) pro dva dny provozu. Anténa je připojená koaxiálním kabelem typu LDF4 délky 30 m.

Příspěvky 2024

Milan OK2LLM, Jan OK2JGD, Mirek OK2MD, Jaroslav OK2JHJ, Luděk OK1VRW, Jaromír OK2JSX, Petr OK1PTR, Martin OK1MG, Bohouš OK1DD, Hanička OK1UAL a Jirka OK1UAV, Jaroslav OK1UEP (k 27.6.2024).

Z dobrovolných příspěvků je hrazena elektřina, nájemné a údržba převaděče. Prosím o průběžnou kontrolu uvedených CALL. Děkuji



Příspěvky 2023

Jan OK2JGD, Jarda OK2JHJ, Milan OK2LLM, Luděk OK1VRW, Jaromír OK2JSX, Lukáš Ústí, Mirek OK2MD (k datu 6.10.2023).

V tomto roce plánuji výměnu antény na ziskovější osmi-dipól. Anténa je ve výrobě a čeká na dokončení - bohužel marně již čtyři roky! Nejmenovaný výrobce antén z Holic jen slibuje... Montáž nové antény se tímto opakovaně odkládá. Proto jsem se pustil do opravy staré antény a snad se mi jí podaří dokončit během října. Pokud by bylo v listopadu přijatelné počasí, tak bych jí ještě letos vyměnil. Jinak až na jaře příštího roku.

Dále z příspěvků bude pokryta spotřeba elektřiny, nájemné a údržba převaděče. Prosím o průběžnou kontrolu uvedených CALL. Děkuji

Příspěvky 2022

Tonda OK1AC, Jaromír OK2JSX, Matěj OK2MTB, Milan OK2LLM, Luděk OK1VRW, Marek OK1MV, Martin OK1MSU, Lukáš Ústí, Petr Podlesí (k datu 10.9.2022)

Z vašich příspěvků bude pokryta spotřeba elektřiny, nájemné a údržba převaděče. Prosím o průběžnou kontrolu uvedených CALL. Děkuji

Příspěvky 2021

Jarda OK2JSX, Milan OK2LLM, Marek OK1MV, Luděk OK1VRW, Vláďa OK1MYS, Mirek OK1UVU - příspěvek byl vrácen, Petr OK2HF (k datu 26.8.2021)

Na nové stanoviště a novou anténu instalovanou dne 14. srpna 2021: Milan OK2LLM, Martin OK1MSU, Jozef OK9VAS, Denis OK1VHN, Jarda OK2JHJ, Josef OK2PCV, Silva OK2MIB, Jaroslav OK1UEP, Jan OK2JGD, Tonda OK1AC (k datu 2.9.2021)

Celková částka přispěvatelů:

Z vašich příspěvků bude pokryta spotřeba elektřiny, nájemné a údržba převaděče. Prodloužení koncese do roku 2026.

Příspěvky 2020

Renek OK1BVK, Milan OK2LLM, Jarda OK1UEP, Marek OK1MV, Luděk OK1VRW, Vláďa OK1MYS, Luděk OK2LUD, Lukáš Ústí, Pepa OK2PJO, Robert OK4SEA (k datu 7.12.2020)

Z vašich příspěvků 2020 byla pokryta spotřeba elektřiny a výměna napájecího zdoje pro převaděč OK0BBF.

Účet pro zasílání příspěvků: 1909805163/0800

Při platbě na účet nebo QR platbou mi prosím doplňte svojí volací značku (CALL).

OK0BBF 200,- Kč

OK0BBF 500,- Kč

OK0BBF 1000,-

    Příspěvek je zcela dobrovolný na základě svobodné vůle. Nezavazuje VO k žádným povinnostem vůči přispěvateli. VO má právo příspěvek odmítnout bez udání důvodu. V takovém případě bude vrácen zpět na účet přispěvatele. Pokud se v seznamu nenajdete, tak mi napište nebo zavolejte .

    Bublifuk v reálu

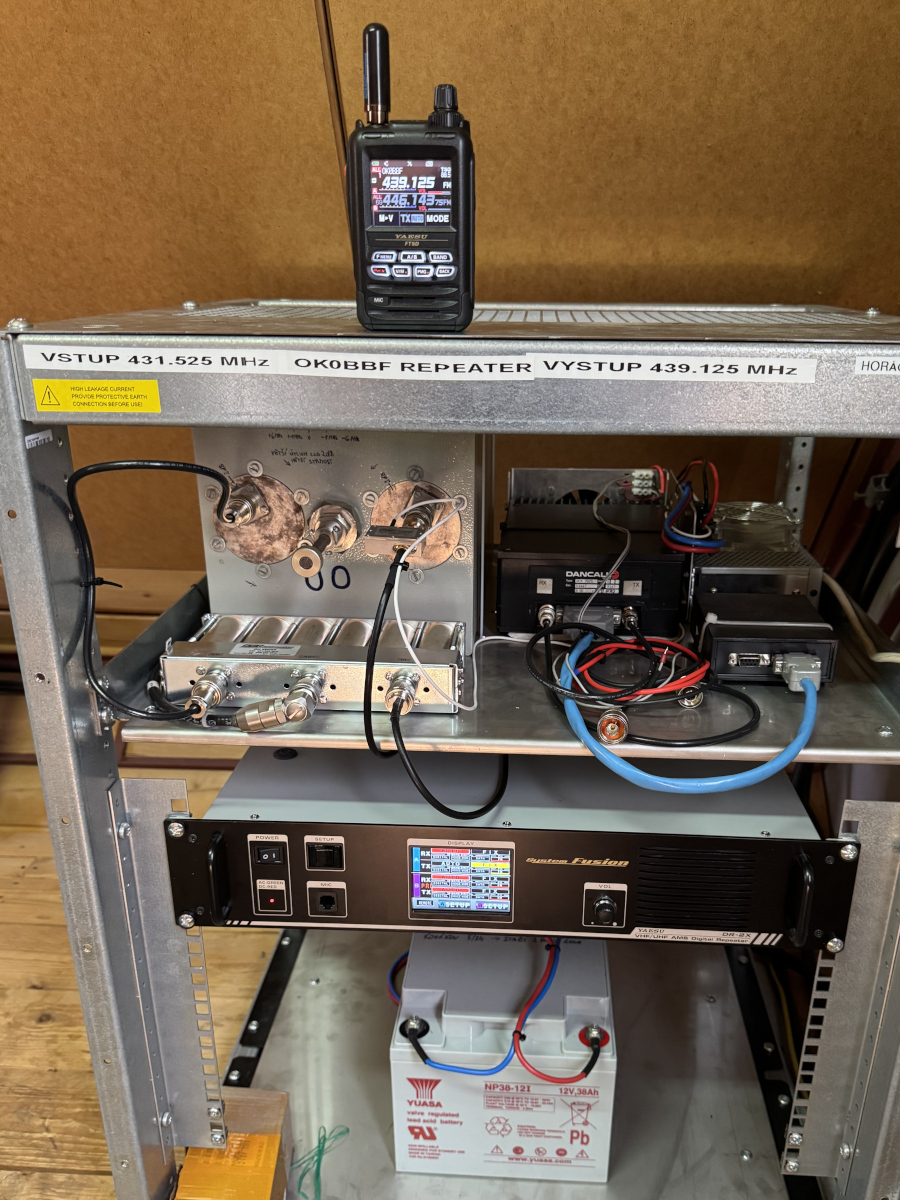

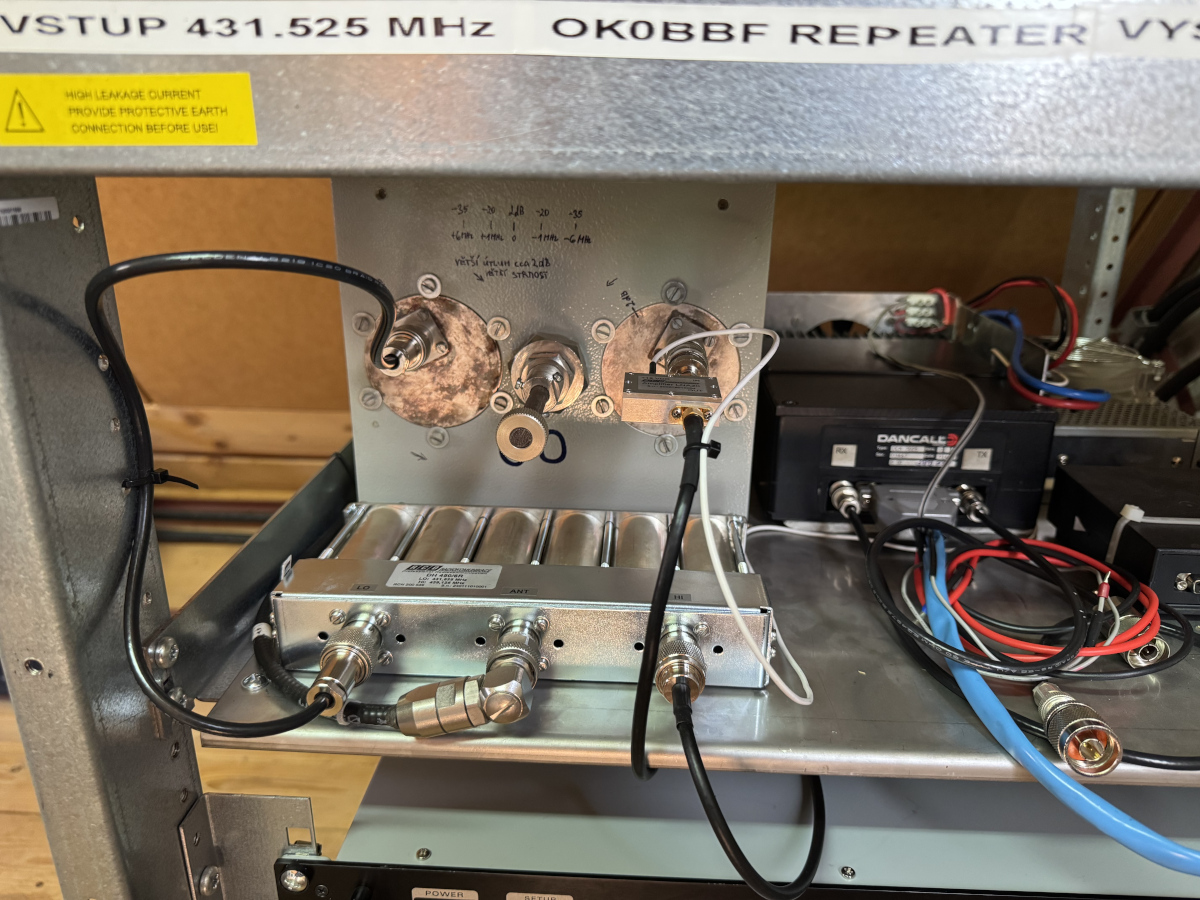

    Zařízení převaděče - HIP 2000

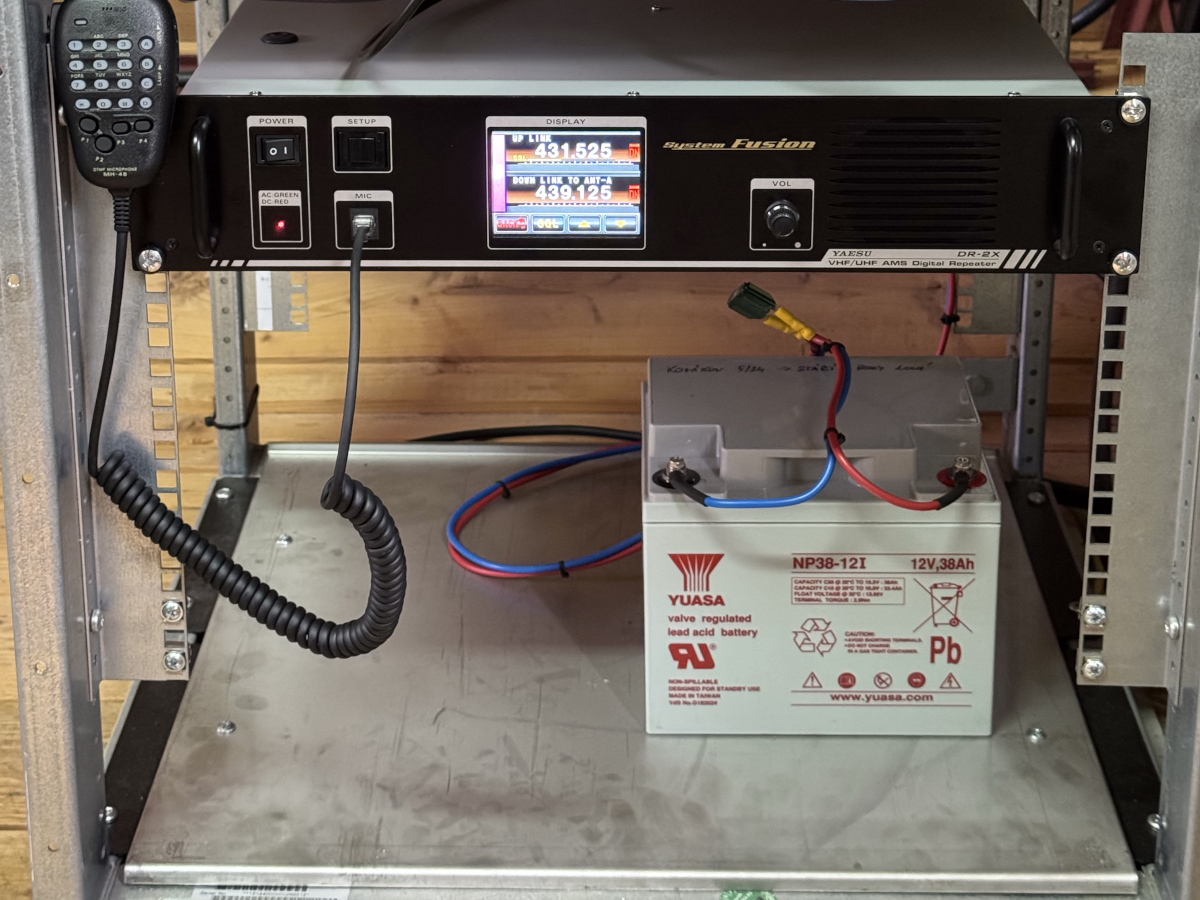

    Zařízení převaděče jsem namontoval do racku na nerezovou polici.

    konstrukce OK1TBF

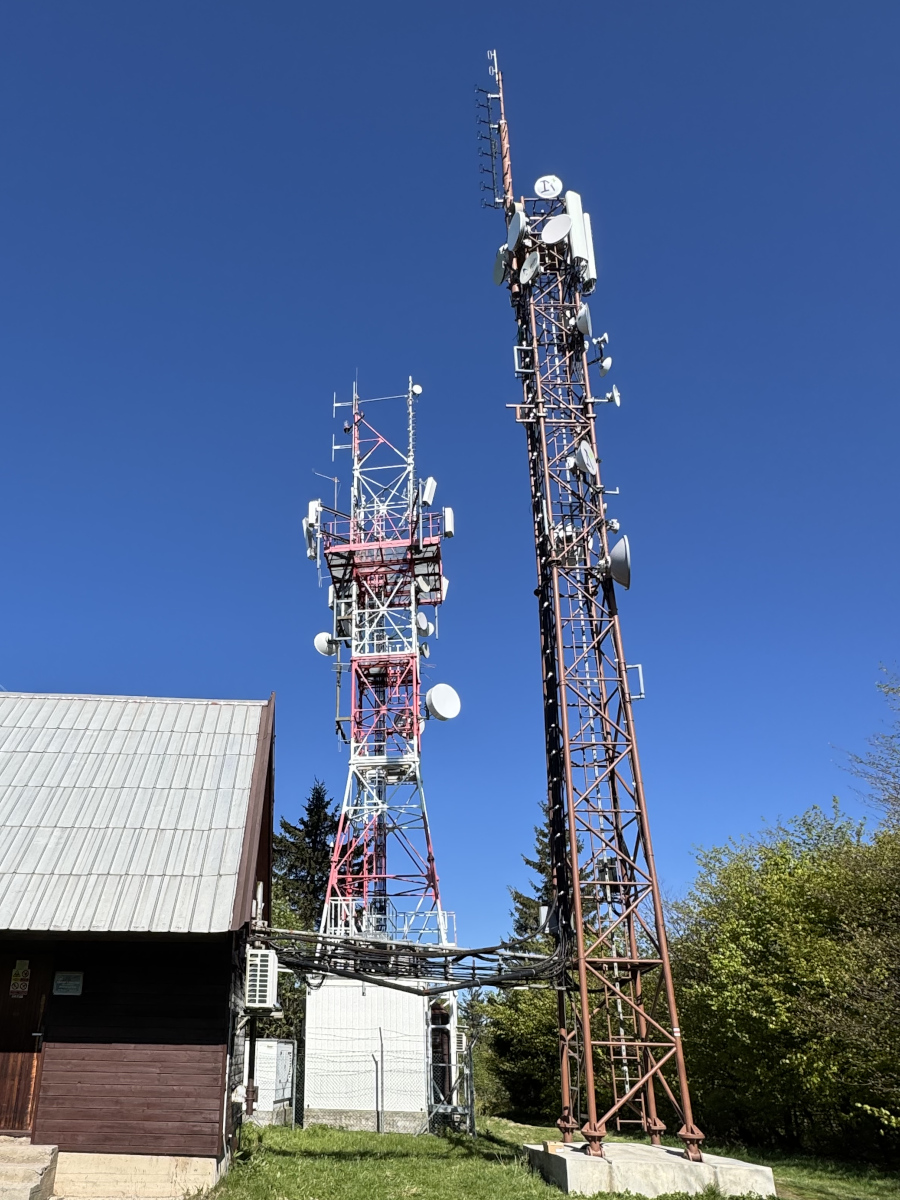

    Umístění osmidipólové antény na příhradovém stožáru ve výšce 20 - 25 m.

    Nová osmidipólová anténa byla namontována v červnu 2024 .

    foto OK1TBF

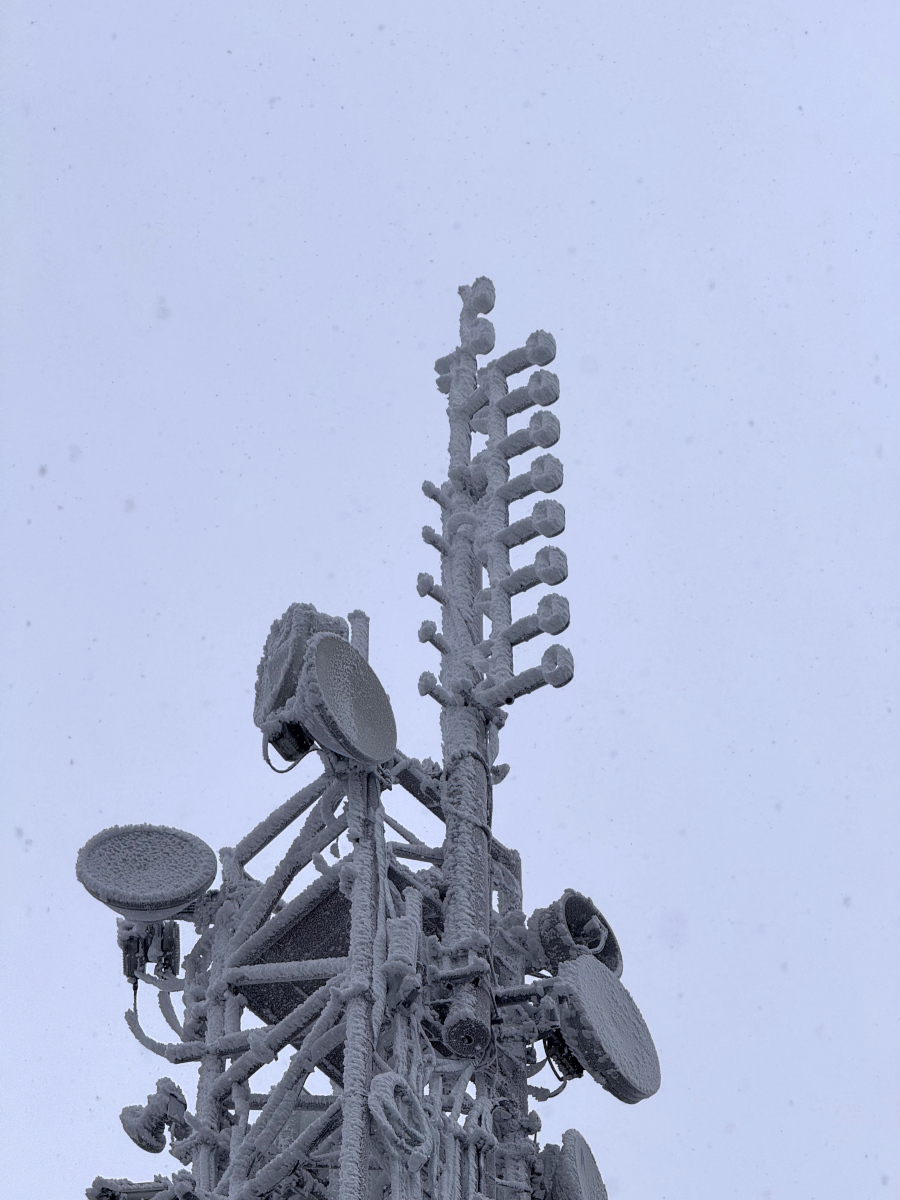

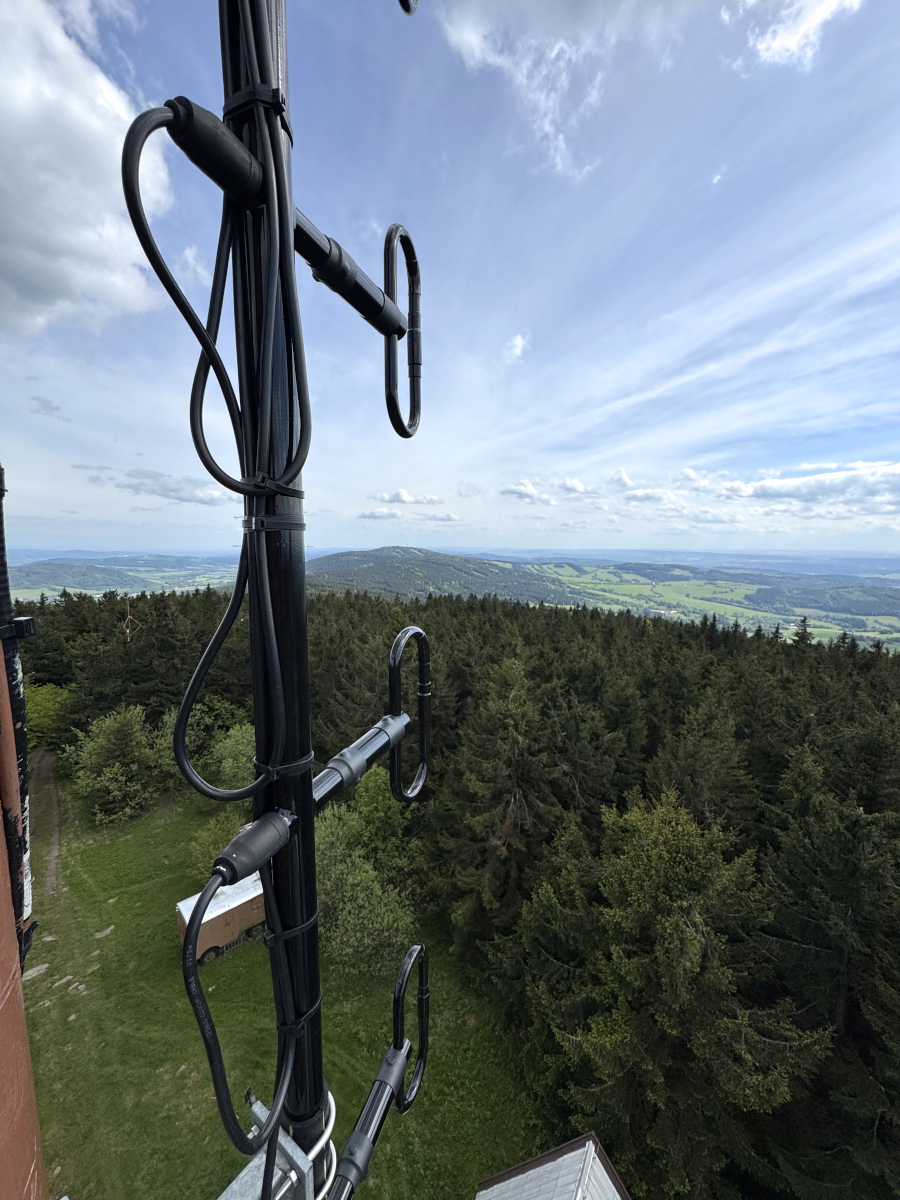

    Anténa vyhlížející do krajiny ze Suchého vrchu.

    foto OK1TBF

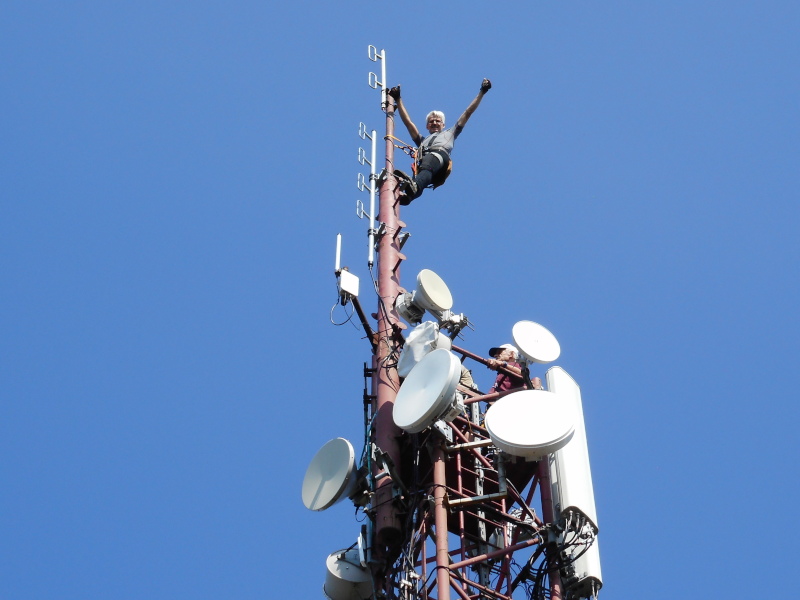

    Montáž čtyřdipólové antény v srpnu 2021 s Markem OK1MV a Slavojem OK1SPL a Luďkem OK1VRW.

    VO OK1TBF

      Montáž osmidipólu v červnu 2024

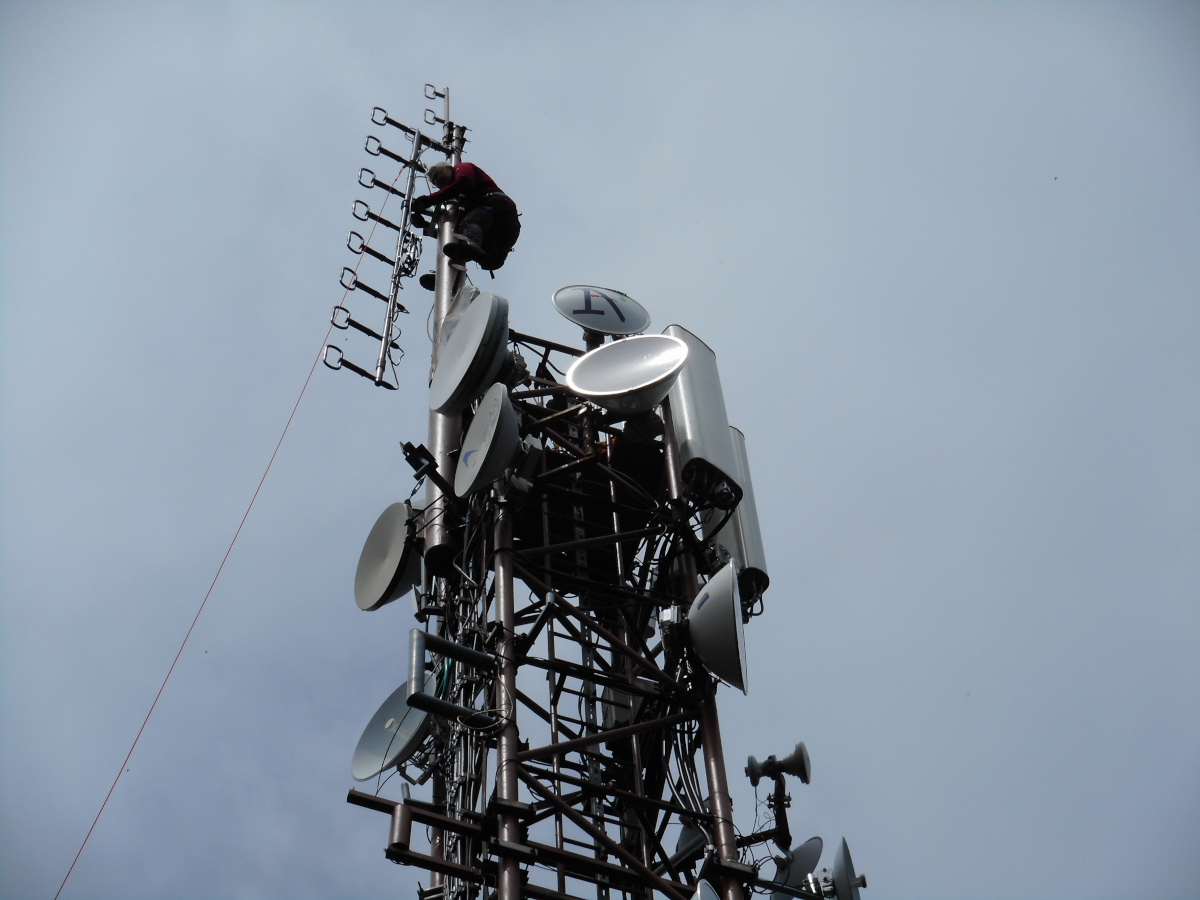

      Montáž 8 dipólu na strožár ve výšce 25 m

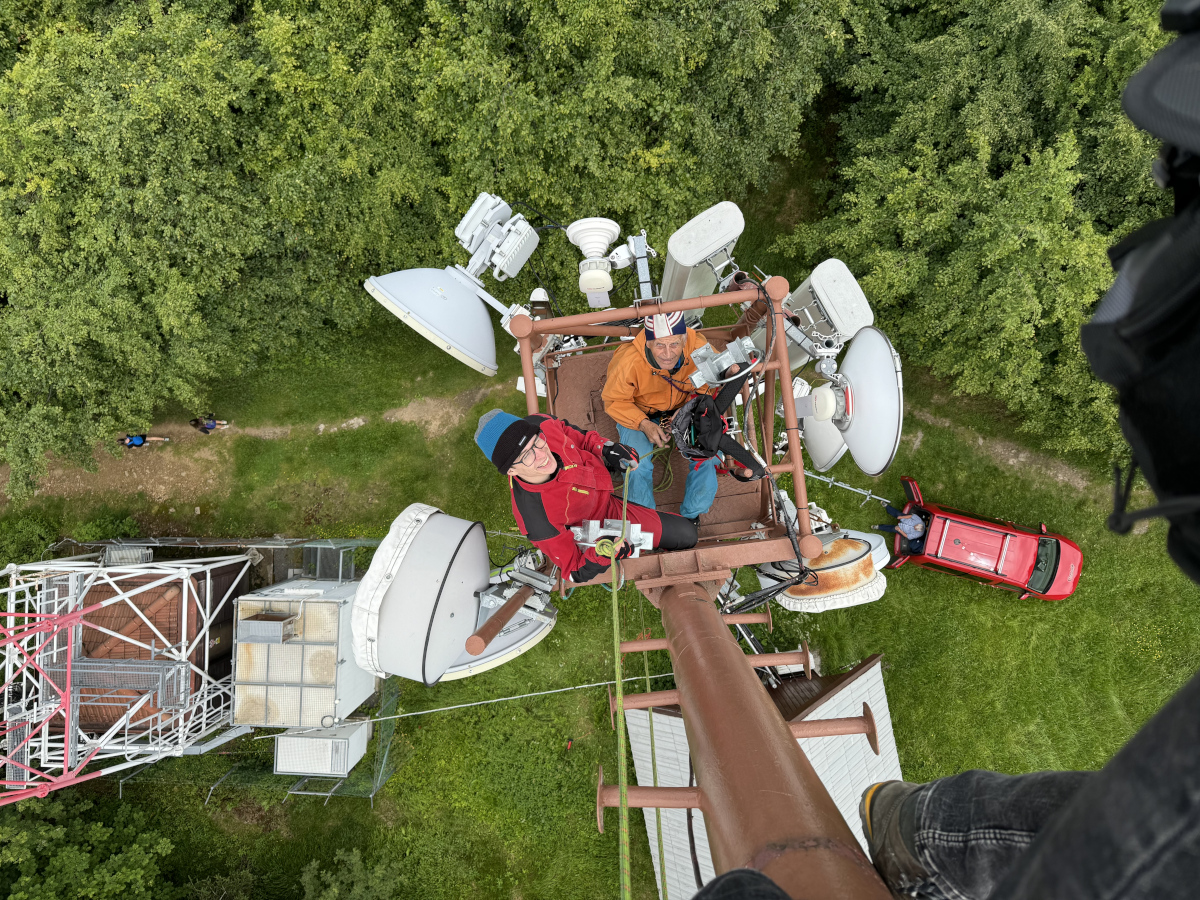

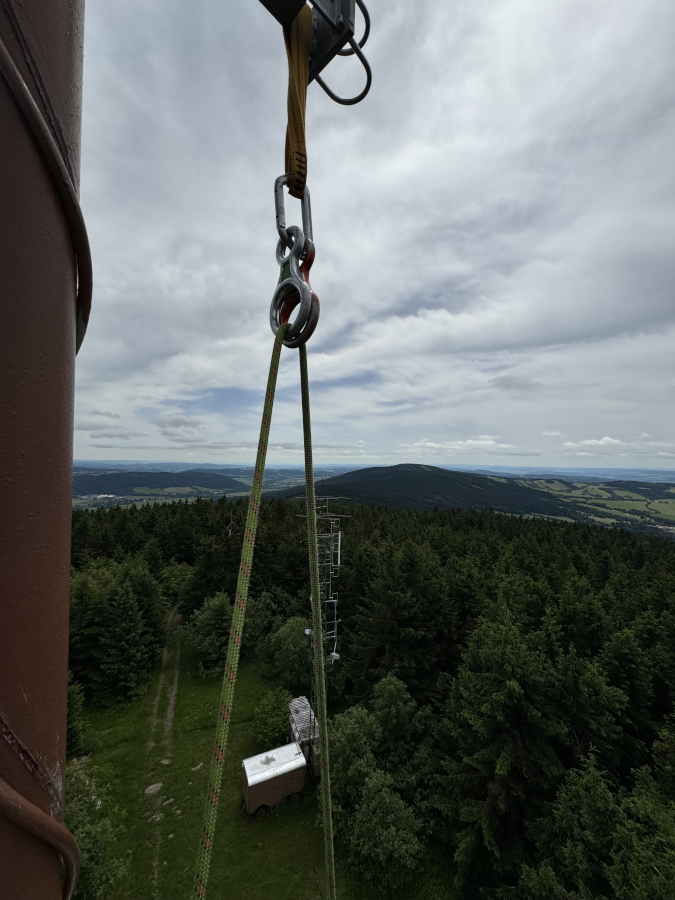

      Slávek OK1SPL s našim Tomášem vytahují lanem anténu nahoru. A dole v autě to celé řící Luděk OK1VRW :)

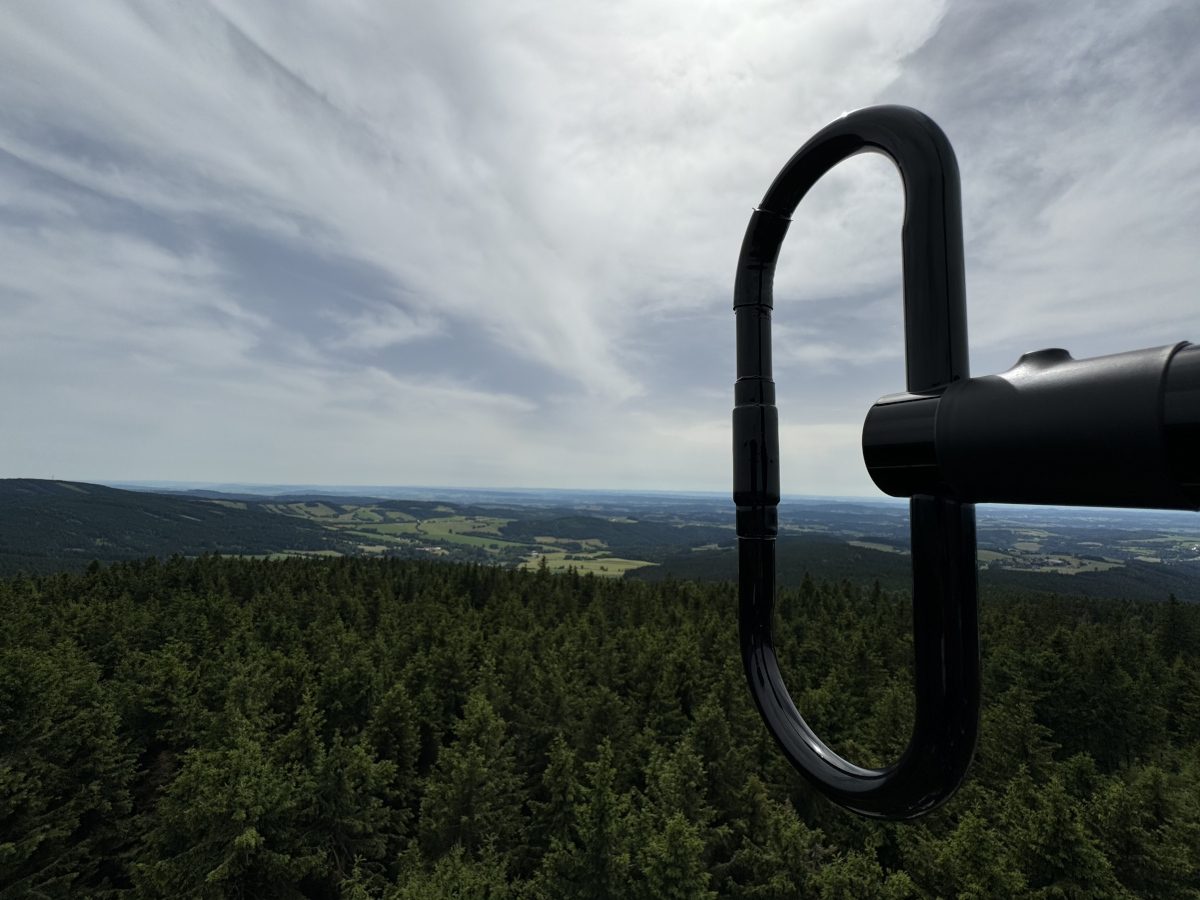

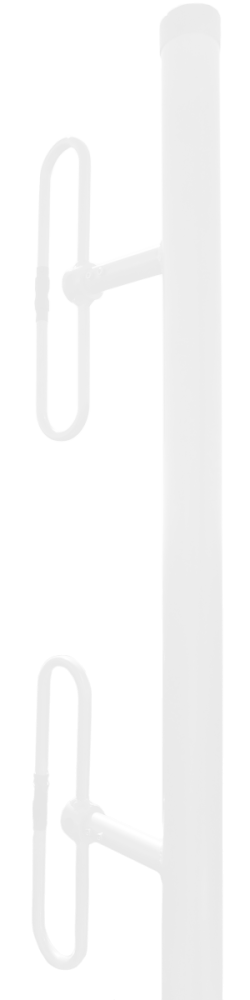

      Jeden z dipólů OK0BBF

      Přes osmi vytahujeme osmidipól :)

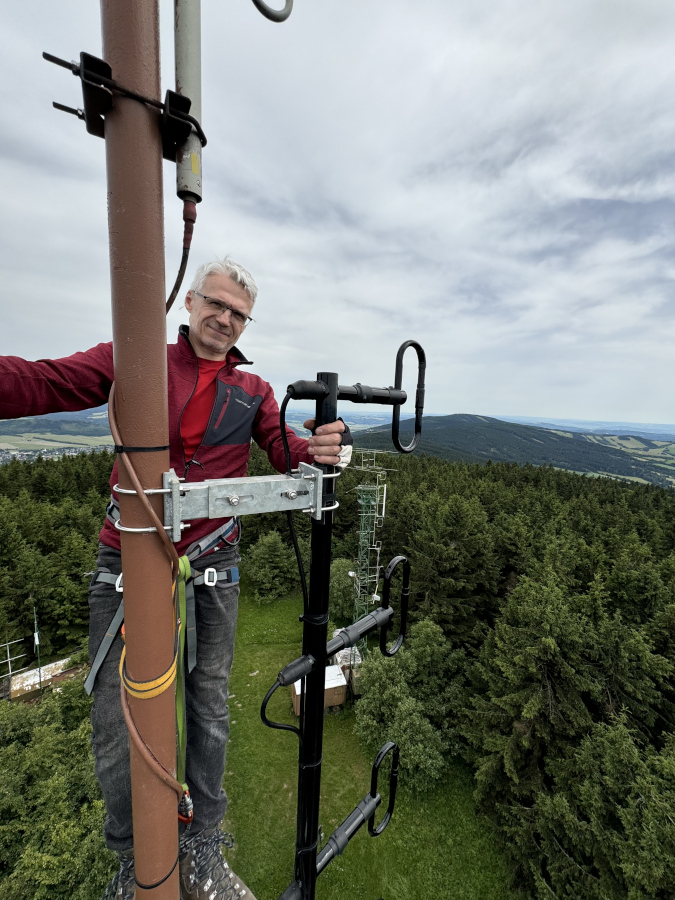

      To jsem já OK1TBF

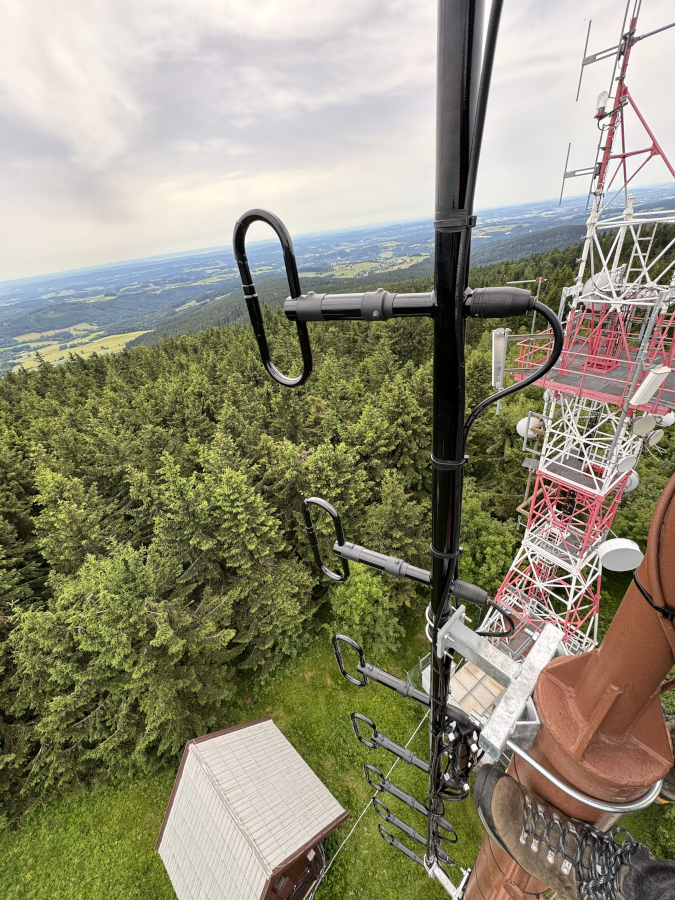

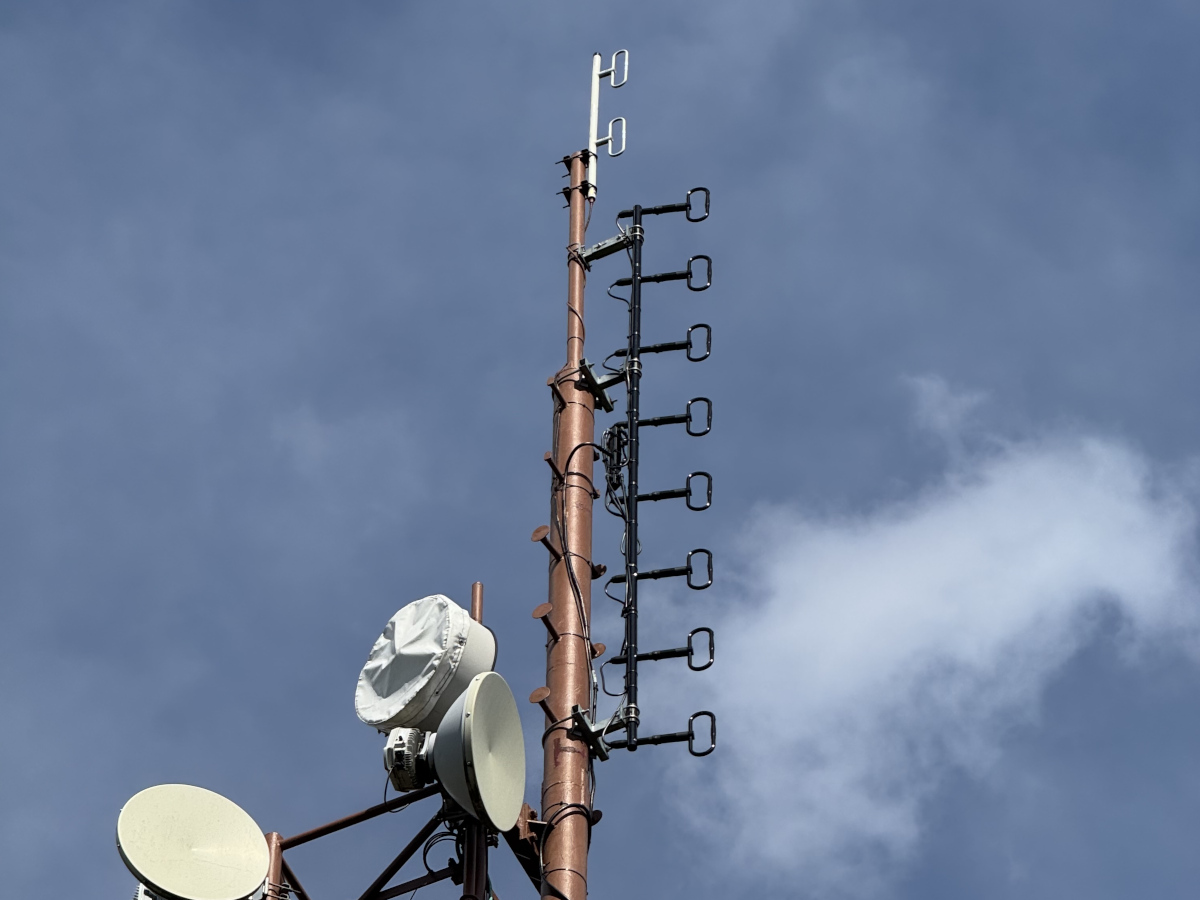

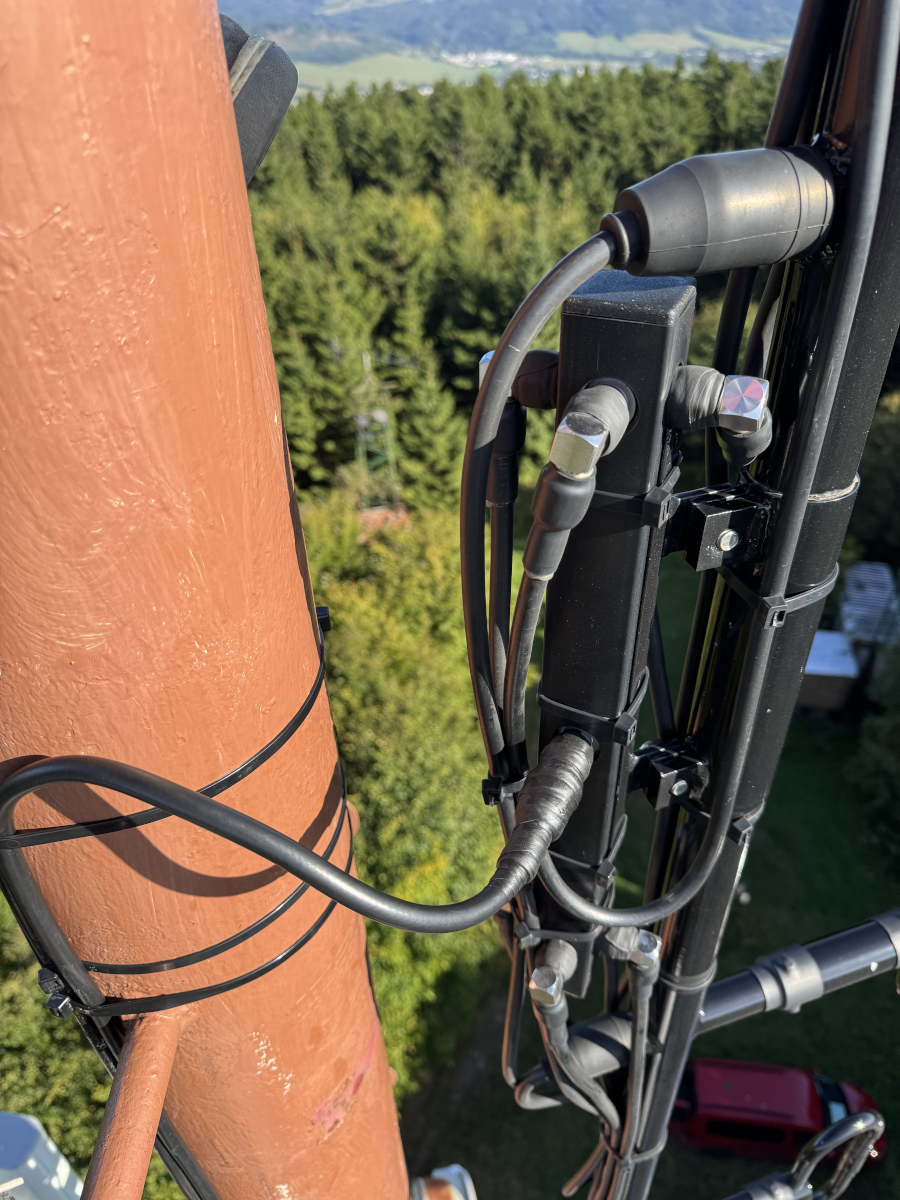

      Namontovaná anténa OK0BBF v červnu 2024

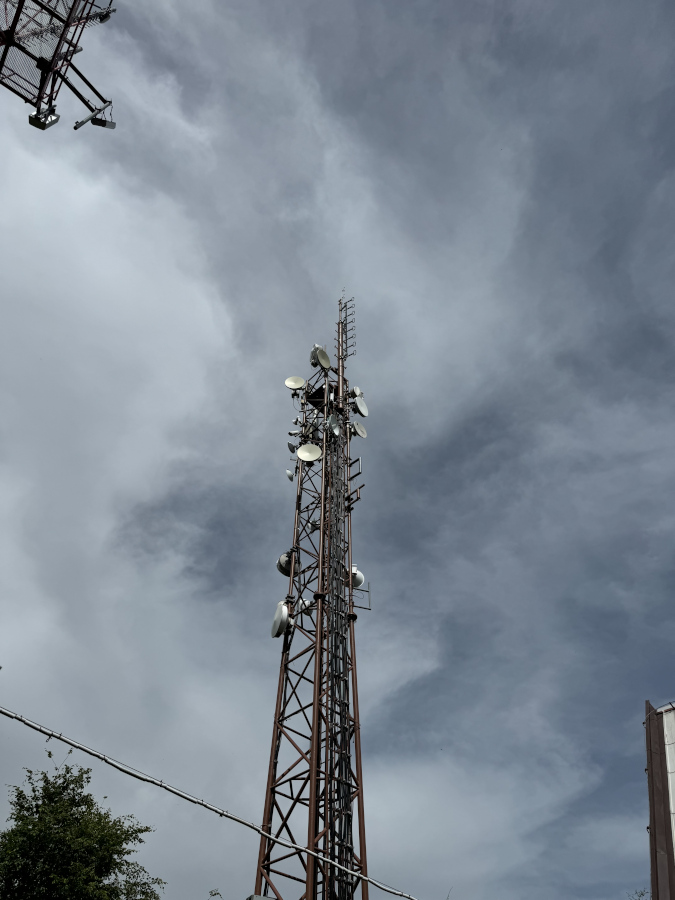

      Umístění antény OK0BBF na stožáru ve výšce 25 m

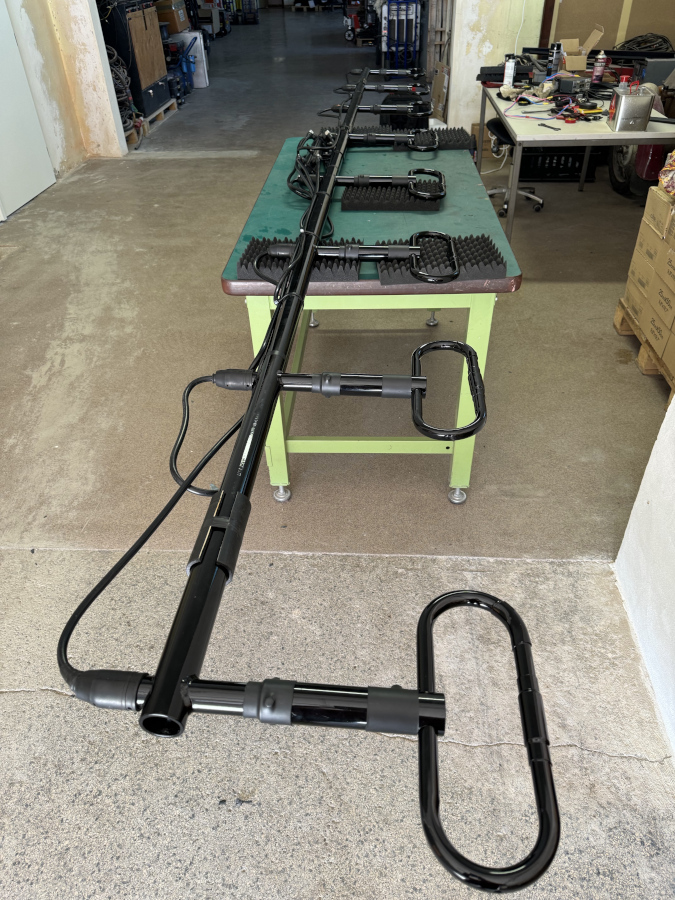

      Repasovaná anténa pro OK0BBF po kompletaci

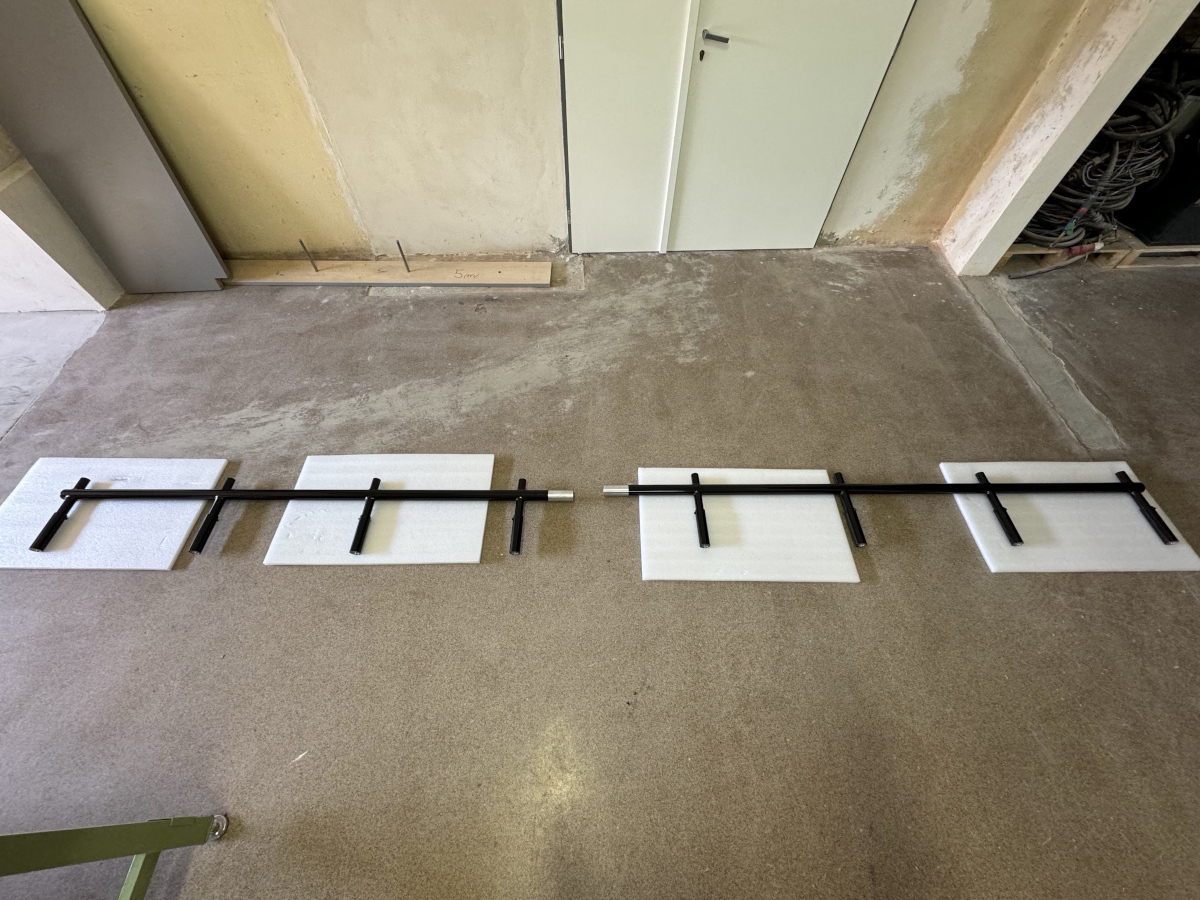

      Ráhno osmidipólu pro OK0BBF

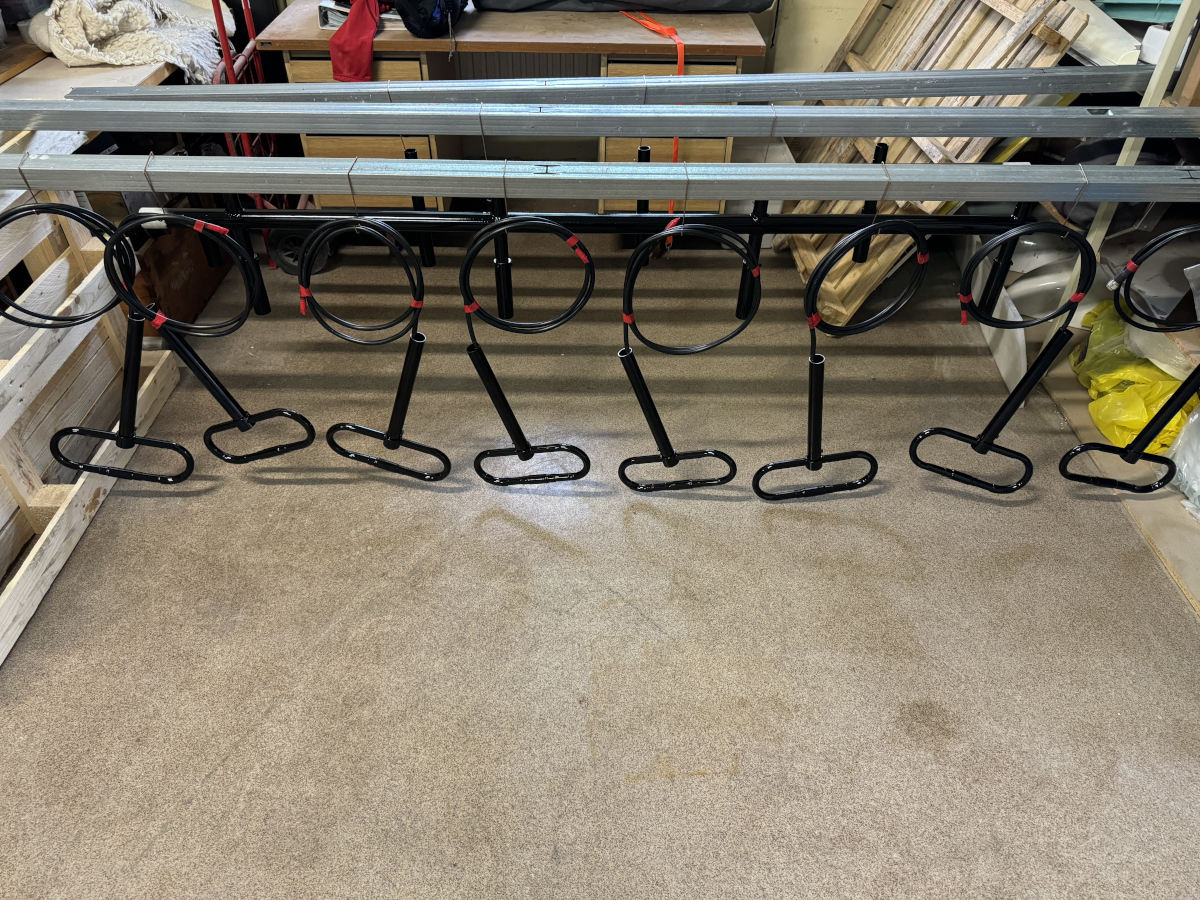

      Nalakované dipóly pro budoucí anténu OK0BBF

      David OK1TBF (VO)

      Majitel a vedoucí operátor od roku 2006.
